射頻開關控制器(1切6)

---

產品名稱   1切6同軸開關系統

產品型號   RFS061A

產品料號   60.01.003.0082

產品介紹

      1切6同軸開關系統具有高隔離度、低駐波比、使用壽命長、切換時間短等特點，能夠滿足6個射頻通道隨意切換。PC端串口控制通道通斷緊跟著智能化、自動化的生產測試趨勢，方便客戶高效操作和程序延展。

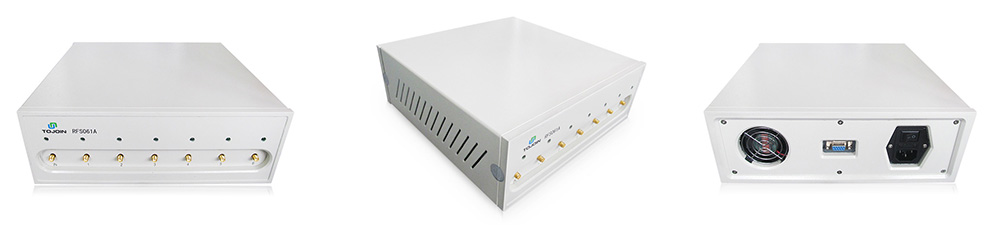

產品外觀

技術指標

頻率范圍	DC-6GHz
通道數	6
隔離度	＞80dB
駐波比	≤1.3
線損	各通道差異＜0.3dB，長時間工作、多次切換線損穩定
切換壽命	1000萬次
切換時間	＜1s
阻抗	50Ω
輸入/輸出	SMA
供電（V）	220V AC
工作溫度（°C）	-30～+85
外型尺寸	290mm*290mm*100mm
電源指示燈	有（通電顯示綠色）
狀態指示燈	有（綠色常亮：該路選通）
串口控制	有（根據指定串口命令控制）

串口控制說明

1、打開超級終端，創建新的連接，命名后點擊確定；

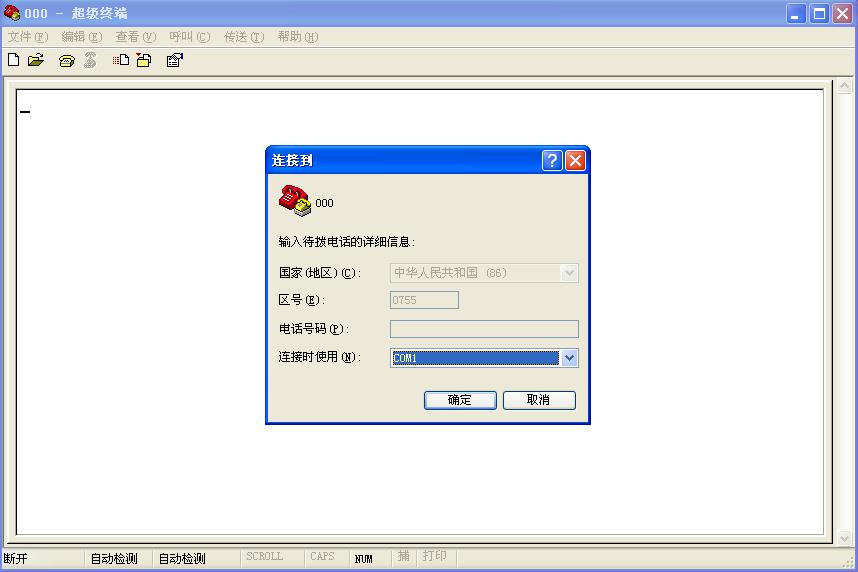

2、選擇RFS061A所連接的串口，點擊確定；

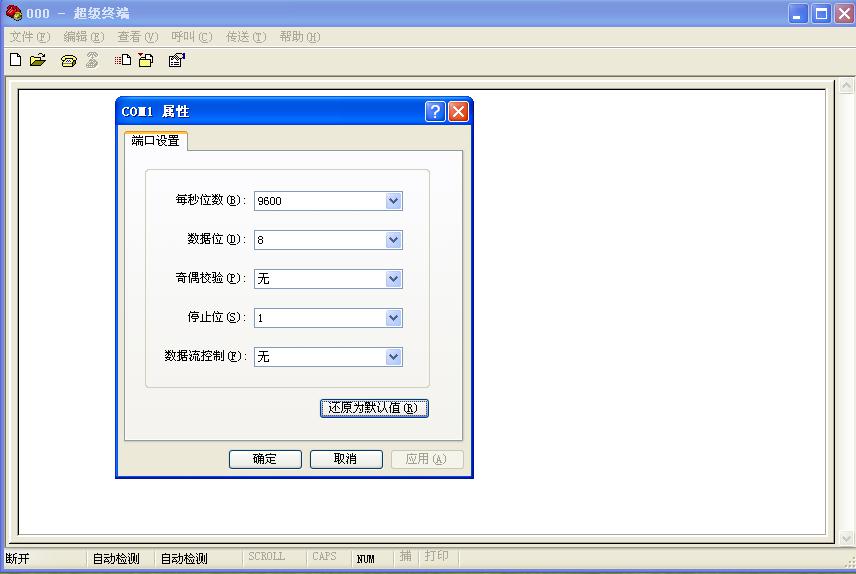

3、進行連接的屬性配置，只需要點擊“還原為默認值”，點擊確定；

4、通過指令可以直接選擇指定的一個輸出端與輸入端連通。

例如：選擇輸出端2與輸入端連通串口輸入指令“test,2”+“回車”鍵即可，指令完成后系統反饋“ok”。測試過程中需要終止測試，輸入“stop”+“回車”鍵。

---
