四星12頻測繪天線

---

1、產品名稱(Product Name):測繪天線

2、產品型號(Product Model):GNSS-UN0412-001

3、產品代碼(Product Code):60.06.010.0026

4、技術指標(Technical Parameter):

參數(Parameter)	最小值(Min.)	典型值(TyP.)	最大值(Max.)
工作頻率 Frequency Range(GHz)	-	GPS L1/L2/L5 BDS B1/B2/B3 GLONASS L1/L2  GALILEO E1/E2/E5a/E5b	-
增益 Gain (dB)	38	40	42
增益平坦度 Gain Flatness	-	-	1
極化方式 Polarization Mode	-	右旋圓極化	-
軸比 Axial Ratio (dB)	-	-	3
駐波比 VSWR	-	-	2.0
水平覆蓋范圍 Horizontal Coverage(°)	0	-	360
相位中心誤差 Phase Center Error(mm)	-2	-	+2
輸入阻抗 Input Impedance(Ω)	-	50	-
噪聲系數 Noise Factor(dB)	-	-	2
接口類型 Connectors	-	TNC 陰頭	-
工作電壓 Working Voltage (V)	3.3	-	12.0
工作電流 Working Current(mA)	-	-	45
外形尺寸 Physical Dimension(mm)	-	￠152*62.2	-
工作溫度 Operating Temperature(°C)	-45	室溫	+70
存儲溫度 Storage Temperature(°C)	-55	室溫	+85
工作濕度 Working Humidity(%)	0	-	95
抗風能力 Rated Wind Velocity(m/s)	-	-	60
安裝方式 Mounting Type	-	螺釘固定	-

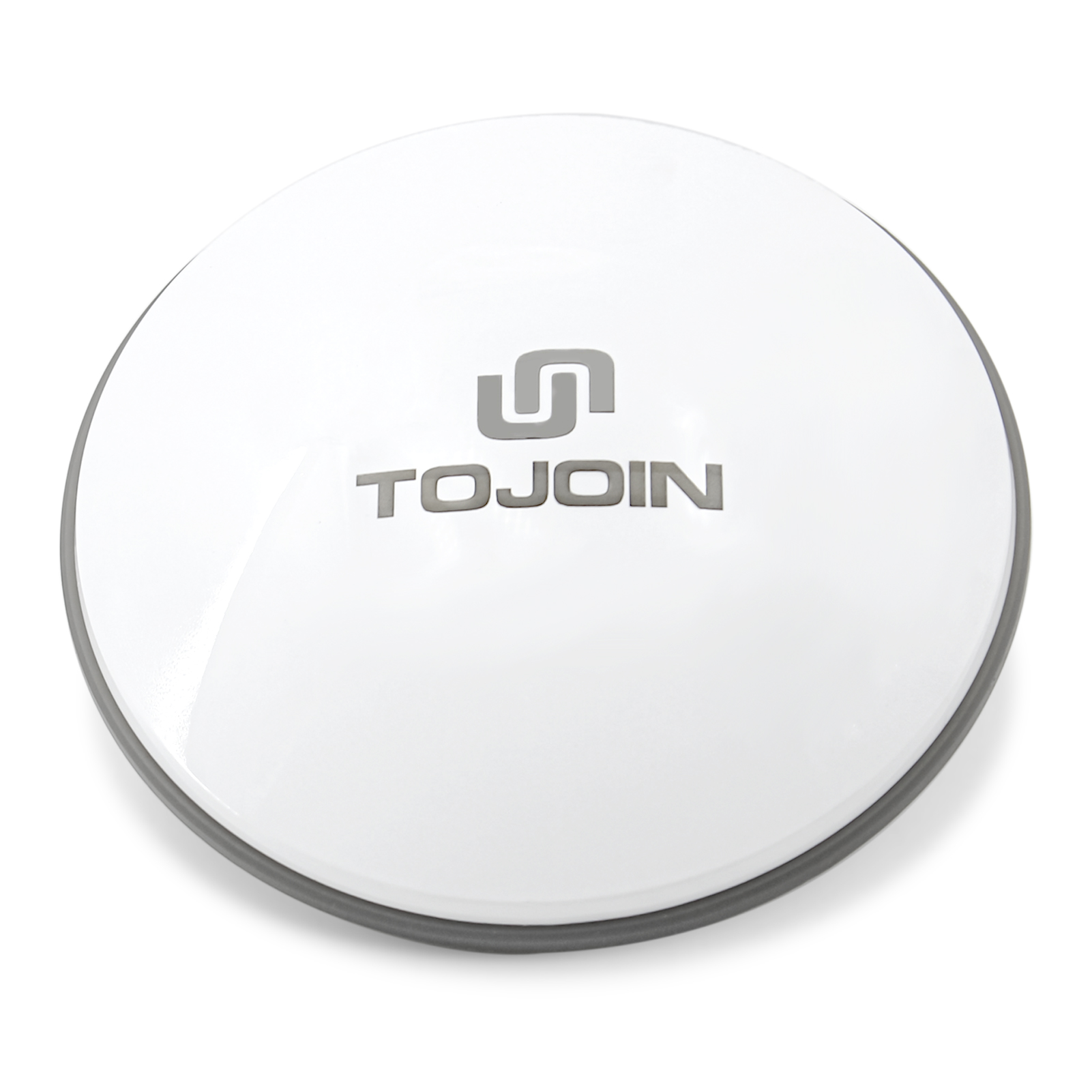

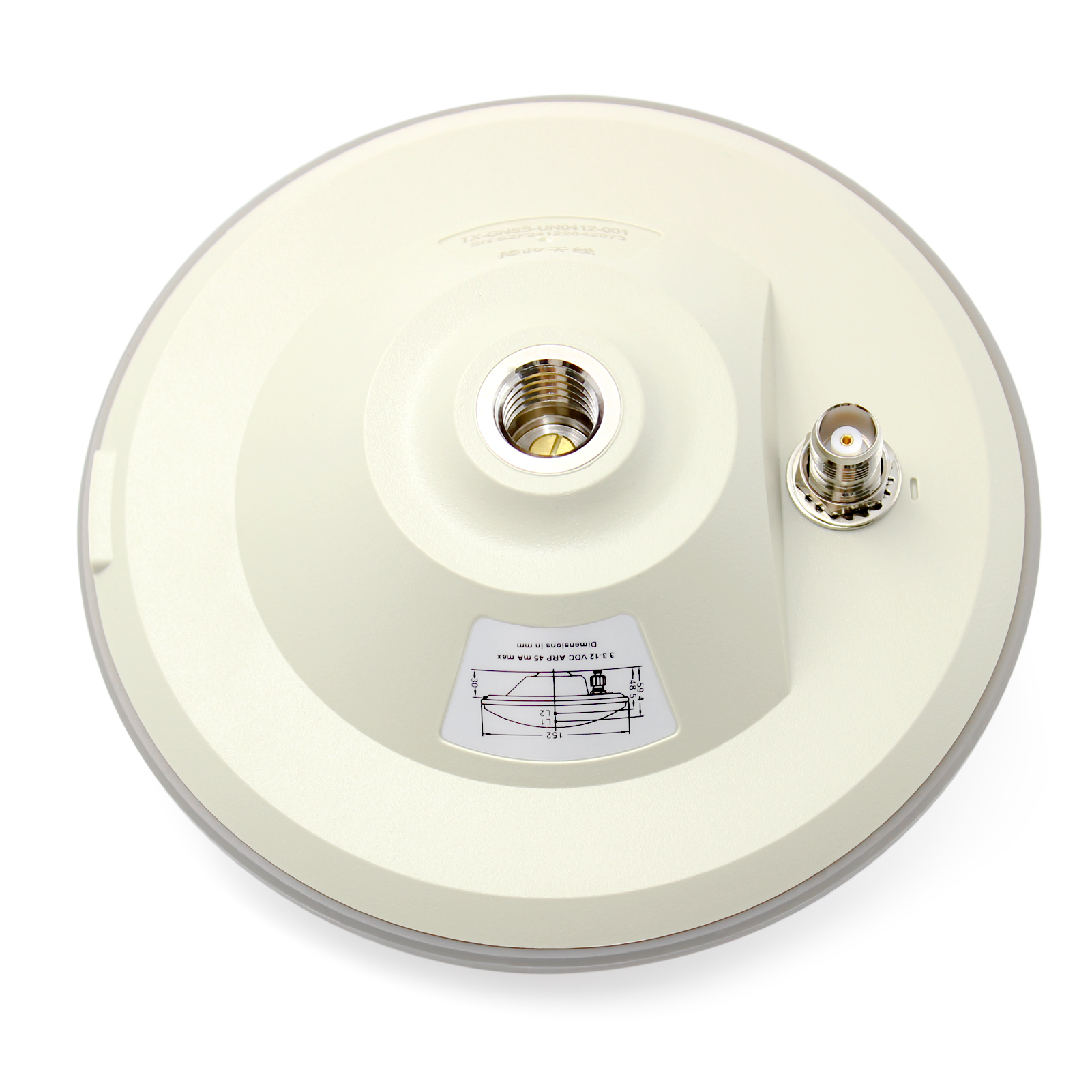

5、產品外觀圖
