1分12功分器系列

---

一分十二功分器技術指標

型號/料號	工作頻率（GHz）	插入損耗（dB）（含分配比）	隔離度（dB）	駐波比（VSWR）	幅度平衡度（dB）	相位平衡度（°）	接口類型	功率容量 （W）	外形尺寸（mm）	重量（Typ.）（g）
PS-GPS-12B 60.06.020.0017	1.55~1.65	≤12	≥20	≤1.5	≤0.5	≤5	SMA	10	182.0×102.0×13.5	500
PS-12NM-0727 60.06.020.0085	0.7~2.7	≤13	≥20	≤1.5	≤0.6	≤5	N	30	221.0×181.5×18.0	-
PS-12SM-2080(1分12，2-8G)SMA 60.06.020.0154	2-8	≤1.6	≥25	輸入:≤1.45 輸出:≤1.25	≤0.6	≤6	SMA-F	Splitter分路器用時30W;Combiner合路器用時 2W	156*92*10	340

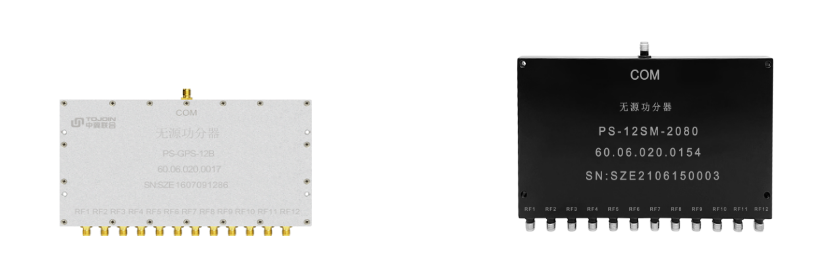

產品外觀

PS-GPS-12B                                                                                                                                PS-12SM-2080(1分12，2-8G)SMA

結構外觀圖

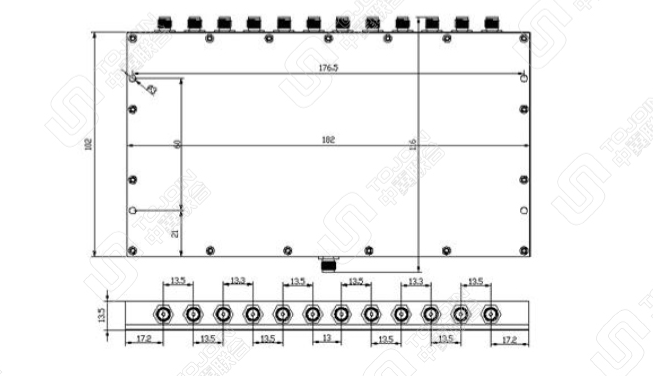

PS-GPS-12B

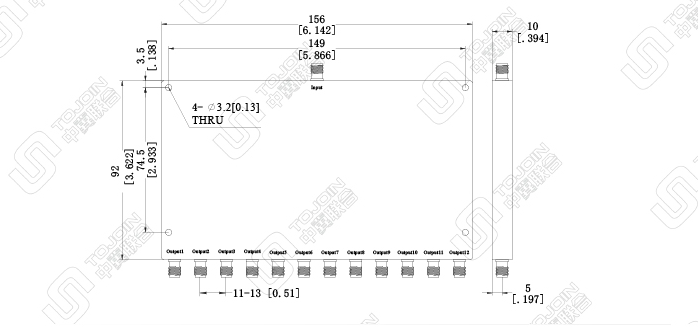

PS-12SM-2080(1分12，2-8G)SMA

---
